Антидроновая защита резервуара РВС-20000 — ЗОК ЗАСЛОН по СП 542

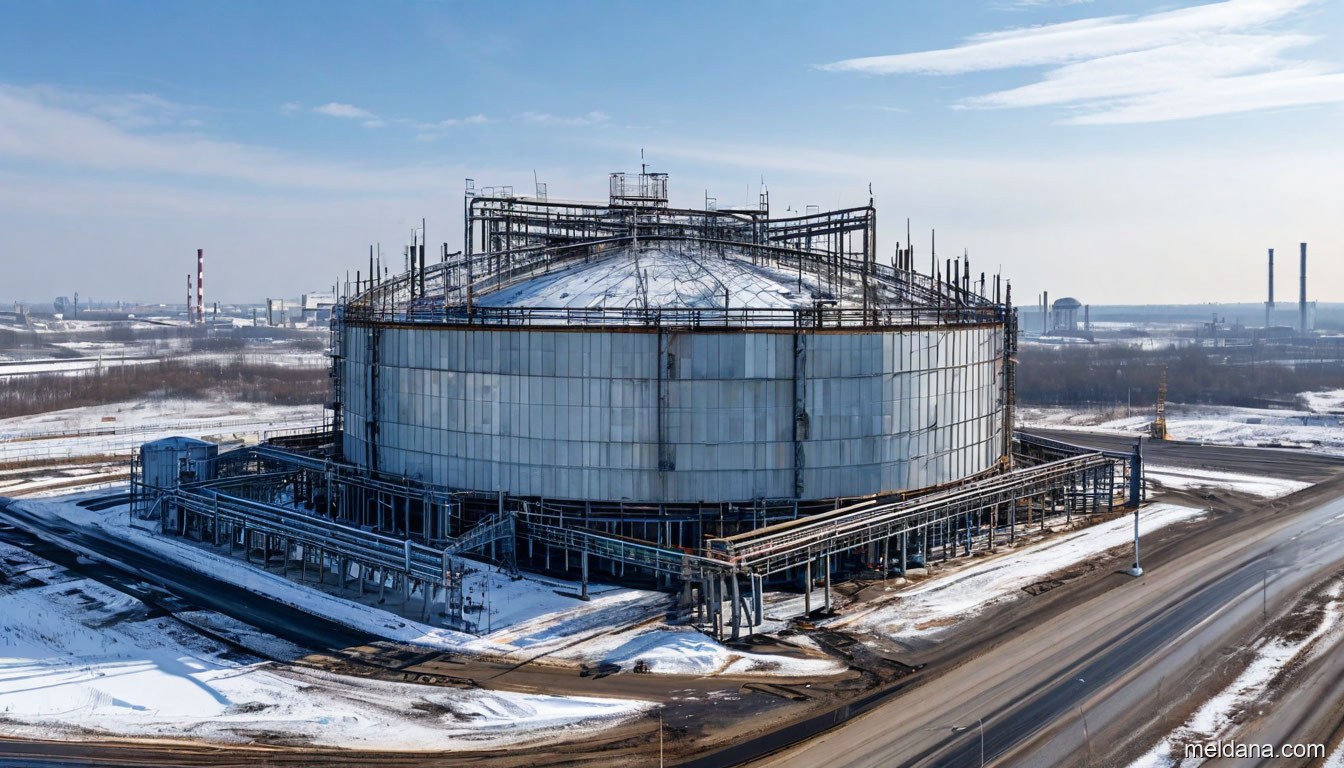

РВС-20000 — крупный резервуар диаметром 45,6 м. Защитный купол ЗОК диаметром 55,6 м и площадью сетки более 6 200 м² требует 31 несущей решётчатой колонны по периметру. Чем больше резервуар, тем критичнее корректный расчёт несущего каркаса на удар и ветер. Для защиты РВС-20000 МелданаСБ — производитель бренда ЗАСЛОН — возводит ЗОК по СП 542.1325800.2024 уровня защиты 2, перекрывающий резервуар по всей окружности и сверху.
Чем опасен удар БПЛА по РВС-20000
- Прямое попадание БПЛА с боевой частью в крышу или стенку РВС-20000 — детонация паров, пожар, разлив
- Каскадное возгорание соседних резервуаров в парке
- Остановка нефтебазы, ЛПДС или топливозаправочного комплекса
- Объекты ТЭК подлежат категорированию и защите по ФЗ-256 и ПП № 1046
Почему «просто леса» не защищают резервуар
Опросные листы на защиту резервуаров часто описывают предмет закупки как «защитные леса» — стальные трубчатые сборно-разборные леса с натянутой по ним сеткой. Такая конструкция не обеспечивает уровень защиты 2 по СП 542.1325800.2024, и вот почему:
- Леса — временное средство подмащивания (ГОСТ 24258, ГОСТ 27321). Они нормируются на вертикальные технологические нагрузки (200–250 кгс/м² на настил), а не на горизонтальный динамический удар БПЛА.
- Одиночная стойка трубы 57×3 при высоте 20 м воспринимает у вершины горизонтальную силу порядка 0,11 кН (≈11 кгс). Расчётное усилие торможения БПЛА — около 14 кН. Дефицит несущей способности — в 100 и более раз.
- Приставная схема лесов раскрепляется к сооружению. Это прямо запрещено п. 6.3 СП 542: при особом воздействии удар передаётся на тонкую стенку резервуара (8–12 мм) — риск потери герметичности.
- Сеть без рабочего хода (натянутая жёстко по лесам) при ударе создаёт пиковое усилие свыше 110 кН — секции лесов теряют устойчивость и обрушаются на сам резервуар, добавляя вторичное поражение оболочки.
Конструкция из одних инвентарных лесов с сеткой соответствует в лучшем случае уровню 4 (малые FPV до 5 кг) и только на высотах до 6–8 м. Для среднего БПЛА (50–150 кг) СП 542 (табл. 6.1, 6.2) требует одновременно: несущие опоры с собственными фундаментами, растяжки, демпфирование и дополнительные сетки. Именно это реализовано в ЗОК ЗАСЛОН — леса в нём выполняют только вспомогательную роль.
Решение ЗОК ЗАСЛОН для РВС-20000: уровень защиты 2 по СП 542
Защитное ограждающее сооружение (ЗОК) «ЗАСЛОН» — это независимая каркасно-навесная конструкция, которая перекрывает резервуар сверху и по всей окружности и воспринимает все нагрузки на собственный несущий каркас и собственные фундаменты, минуя защищаемый РВС-20000 (принцип независимости по п. 6.3 СП 542). Функции в конструкции разделены:
Несущий каркас
31 решётчатых колонн сечением 2×2 м из стали С345 с горячим цинкованием, установленных по окружности Ø55,6 м с шагом ≈5,5 м на винтовых сваях СВ-06 (ЗС-ФМ-06) с клиновыми анкерами М16×120. Именно колонны воспринимают удар БПЛА, ветер, снег, гололёд и преднатяжение сети. Между колоннами — вспомогательные леса из трубы 57×3 мм (С345) по опросному листу.
Защитный барьер
Основной энергопоглощающий элемент — арамидная сеть ЗС-СА-0250 (ячея 50×50 мм) с преднатяжением 2–3 кН/м; её энергоёмкость на разрыв в 2,5–3 раза выше полиамида. По верхней зоне добавлена дополнительная сетка ЗС-СП-0240 (40×40 мм) для удержания фрагментов, в нижнем ярусе — противоосколочные тюфяки ЗС-ТФ-01.
Тросовая и демпферная система
Оцинкованный трос Ø8 мм (ЗС-ТР-08Ц) с крепежом DIN (зажимы 741, коуши 6899, талрепы) образует верхнюю сеть и боковые ярусы. Тросовые демпферы ЗС-ДМ-01, тормозные грузы с полиспастом ЗС-ДМ-ГР и амортизаторы ЗС-ДМ-АМ поглощают энергию удара, постепенно замедляя БПЛА на контролируемом ходу сети (около 4 м).
Параметры ЗОК для РВС-20000
| Параметр | Значение |
|---|---|
| Диаметр резервуара | 45,6 м |
| Высота стенки | 11,94 м |
| Диаметр купола ЗОК | 55,6 м |
| Высота ЗОК | 20 м |
| Отступ от стенки резервуара | 5 м |
| Количество несущих колонн 2×2 м | 31 шт. |
| Площадь защитной сетки | ≈6218 м² |
| Длина тросовой системы | ≈3528 м.п. |
| Масса металлоконструкций | ≈31,0 т |
| Срок монтажа (шеф-монтаж) | 18 суток |
Расчётные нагрузки по СП 542.1325800.2024
ЗОК рассчитывается на особую комбинацию нагрузок: собственный вес + снег + ветер + удар БПЛА. Коэффициент запаса по прочности — не менее 1,5; поверочные расчёты выполняются в составе КМ.
| Параметр | Значение |
|---|---|
| Уровень защиты | 2 — средний БПЛА (50–150 кг), класс B |
| Расчётный БПЛА | 100 кг, скорость 120 км/ч (33,3 м/с) |
| Кинетическая энергия удара | E = 55,6 кДж |
| Расчётная сила торможения | F ≈ 13 900 Н при ходе сети 4 м |
| Снеговая нагрузка | IV район (Sg = 2,4 кПа) |
| Ветровая нагрузка | II район (W₀ = 0,30 кПа), порывы до 30 м/с |
| Гололёд | 5 мм |
| Климатическое исполнение | ХЛ1 (от −60 °C до +40 °C) |
Состав поставки и весовая ведомость
Комплект МТР для РВС-20000 — 21 позиция (включая ЗИП). Ниже — весовая ведомость по 8 основным группам металлоконструкций (на 1 резервуар):
| Элемент | Масса |
|---|---|
| Леса (труба 57×3, хомутовые) | 2,50 |
| Защитная арамидная сеть | 2,37 |
| Трос/канат Ø8 | 0,78 |
| Стальные трубы | 13,91 |
| Металлопрокат | 0,40 |
| Вспомогательные МК (колонны 2×2 м) | 9,23 |
| Крепёж | 0,96 |
| Прочие метизы | 0,82 |
| Итого металлоконструкции | ≈31,0 т |
Стоимость и сроки
Ориентировочная стоимость комплекта ЗОК для одного РВС-20000 — от 23,7 млн ₽ без НДС (материалы + проектирование + доставка + шеф-монтаж). Точная стоимость определяется расчётом под конкретный объект, климатический район и логистику.
- Проектирование: КМ, КМД, ПОС, поверочный расчёт
- Полный комплект МТР (21 позиция, включая ЗИП)
- Доставка на площадку и организация складирования
- Шеф-монтаж — техническое руководство СМР подрядчика Заказчика
- Антикоррозийная защита, анкеровка, натяжка сети, демпфирование
- Натурное испытание на удержание БПЛА (уровень 2), ПНР, исполнительная документация
Сроки: изготовление 8–10 недель после аванса; монтаж — 18 суток на резервуар. Оплата 70 % аванс / 20 % после доставки / 10 % после ПНР. Гарантия — 24 месяца на конструкции, 12 месяцев на работы. Строительно-монтажные работы выполняет привлечённый Заказчиком подрядчик под шеф-монтажом исполнителя.
Как мы реализуем проект
- Обследование и исходные данные — опросный лист, геометрия резервуара, климатический район, план парка.
- Проектирование — КМ/КМД, ПОС, поверочный расчёт по СП 542, СП 16, СП 20.
- Изготовление МТР — колонны 2×2 м по КМ/КМД, сети, тросовая и демпферная системы, крепёж.
- Доставка и складирование на площадке Заказчика.
- Монтаж под шеф-надзором — свайные фундаменты, колонны, леса, тросовая система, натяжка сети, тюфяки.
- Испытание и сдача — натурный тест на удержание БПЛА, ПНР, исполнительная документация и паспорта.
